HDMI 2.2 通讯协议技术深度解析

🌐 引言：从“连接线”到“智能通道”

自2002年问世以来，HDMI 已完成从 高清传输接口 到 沉浸式数字生活中枢 的蜕变。2025年发布的 HDMI 2.2 不仅将带宽翻倍至 96 Gbps，更在协议层面引入智能化同步机制——标志着 HDMI 正式迈入 高带宽、低延迟、自适应 的新时代。

本文将从通信协议视角，系统拆解 HDMI 2.2 的核心技术体系：

• ✅ 物理层与带宽演进（FRL+ 架构）
• ✅ 协议栈分层模型（视频/音频/控制/安全）
• ✅ 设备握手与能力协商流程（EDID + SCDC + LIP）
• ✅ 核心新特性：延迟指示协议（LIP）
• ✅ 应用场景与未来生态展望

📈 一、带宽革命：96 Gbps 如何实现？

🔁 从 TMDS 到 FRL：架构的根本跃迁

💡 FRL（Fixed Rate Link） 取消独立时钟线，采用嵌入式时钟恢复技术，大幅提升频谱效率与抗干扰能力。

🎯 96 Gbps 的实际意义

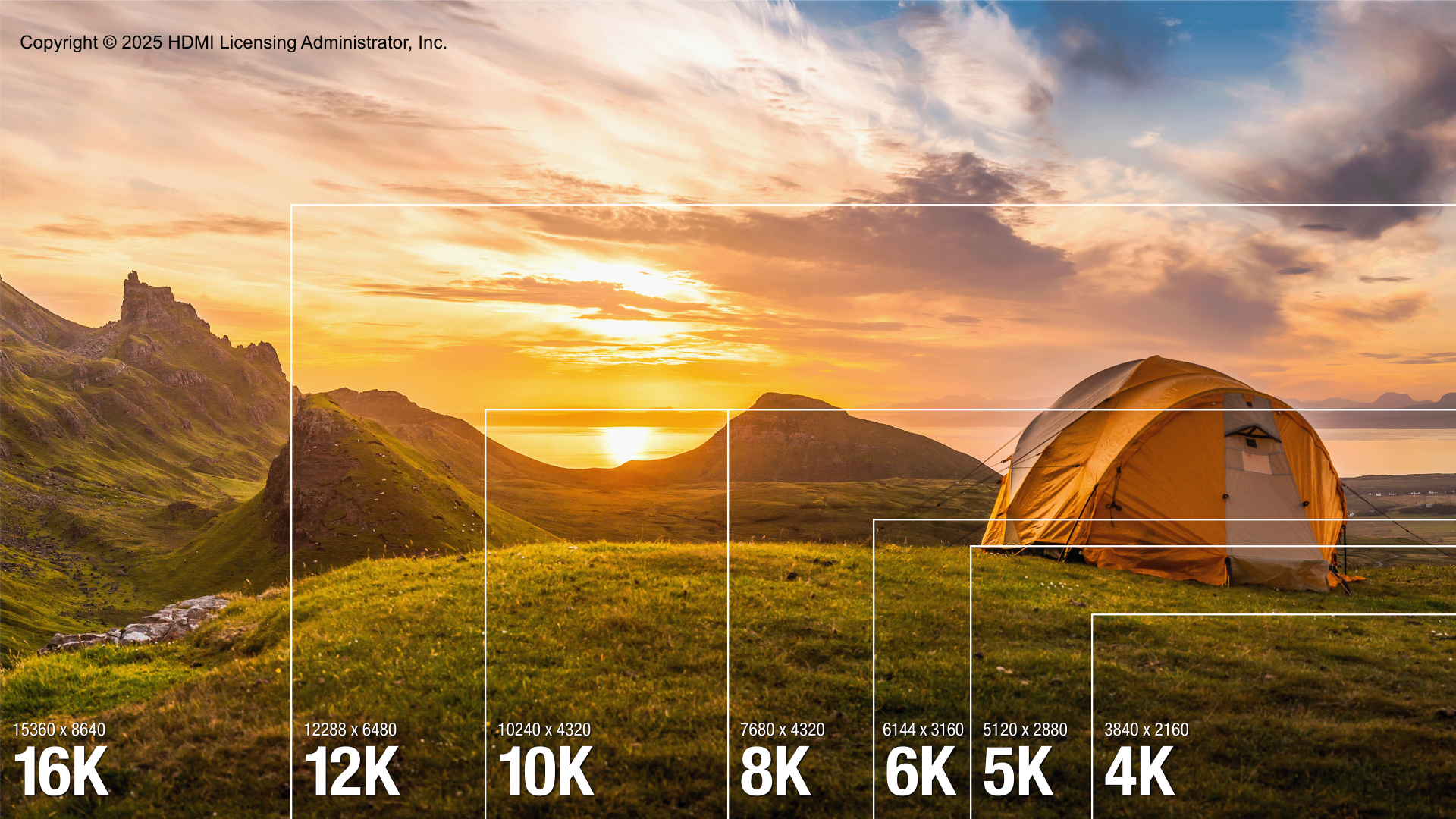

• 无压缩视频支持
  • 8K @ 60Hz, 4:4:4, 12-bit
  • 4K @ 240Hz, 4:4:4, 10/12-bit
• DSC 压缩扩展（Display Stream Compression）
  • 12K @ 120Hz（4:2:2 / 4:2:0）
  • 16K @ 60Hz（理论极限）
• 冗余带宽预留：为 AR/VR、空间计算、多流复用等未来场景提供“带宽安全边际”。

🧱 二、协议栈架构：HDMI 2.2 的分层模型

HDMI 2.2 并非单一协议，而是一个多层协同的智能通信系统：

┌───────────────────────────────┐
│        应用层 (Video/Audio)    │ ← HDR, VRR, ALLM, QFT
├───────────────────────────────┤
│        InfoFrame 层           │
│   ├─ AVI InfoFrame            │ ← 分辨率、色彩空间、动态元数据
│   ├─ Audio InfoFrame          │
│   └─ Vendor-Specific IF       │ ← Dolby Vision, HDR10+, etc.
├───────────────────────────────┤
│        LIP Protocol           │ ← ⭐ 新增：延迟指示协议
├───────────────────────────────┤
│        HDCP 2.3 / 3.0         │ ← 内容保护加密（AES-128/256）
├───────────────────────────────┤
│        物理层                 │
│   ├─ FRL (96 Gbps)            │ ← 四通道差分信号
│   └─ eARC                     │ ← 独立音频回传（基于 S/PDIF 扩展）
└───────────────────────────────┘

🔔 eARC（Enhanced Audio Return Channel） 虽与主视频通道物理分离，但通过 CEC 总线 实现逻辑协同，支持无损音频（如 Dolby TrueHD、DTS:X）回传至音响系统。

🤝 三、握手与能力协商流程

HDMI 2.2 设备互联需经历四阶段智能协商：

阶段 1：物理连接检测（HPD）

• Sink 拉高 Hot Plug Detect (HPD) 信号，通知 Source 设备已接入。

阶段 2：EDID 读取

• Source 通过 DDC（I²C 总线） 读取 Sink 的 Extended Display Identification Data，获取其支持的：
  • 分辨率 & 刷新率
  • 色彩格式（RGB/YCbCr）
  • HDR 能力（HDR10, HLG, Dolby Vision）

阶段 3：SCDC 动态协商

• Status and Control Data Channel（HDMI 2.0 引入）用于实时交换：
  • FRL 速率档位（6/8/10/12/24 Gbps per lane）
  • HDCP 版本
  • VRR（可变刷新率）支持状态
• HDMI 2.2 扩展 SCDC 以支持 LIP 参数传递。

阶段 4：LIP 初始化（⭐ HDMI 2.2 新增）

• 多跳系统中（如：游戏机 → AV功放 → 电视），各节点通过 LIP InfoFrame（Type = 0x87）上报自身处理延迟（单位：ms）。
• 系统自动计算总延迟，并调整音视频输出时序，实现 端到端唇音同步。

📌 示例：若 Soundbar 延迟 = 45ms，TV 视频处理 = 30ms → Source 提前 75ms 发送音频。

⚡ 四、核心新协议：延迟指示协议（LIP）

🎯 设计目标

解决传统 HDMI 在 多设备链路（Multi-hop）中的音画不同步问题。

🔧 工作机制

• 每个 LIP-capable 设备广播其 输入→输出延迟值；
• 使用专用 InfoFrame Type 0x87 传递；
• 支持 动态更新（如切换音效模式导致延迟变化）；
• 向后兼容：旧设备可安全忽略 LIP 帧。

✅ 技术优势

• 同步精度达 ±1ms
• 无需用户手动设置“音频延迟补偿”
• 对 云游戏、直播、远程会议、VR社交 等实时交互场景至关重要

🚀 五、应用场景与未来趋势

⚠️ 六、挑战与展望

尽管技术先进，HDMI 2.2 仍面临现实挑战：

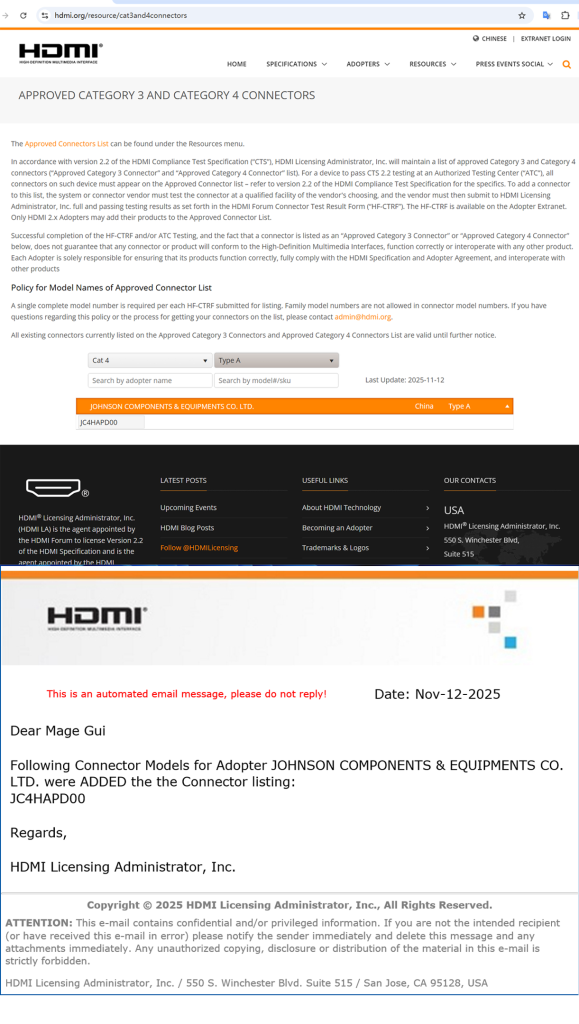

✅ 积极信号：永泰电子等厂商已量产 Ultra96 认证线缆，HDMI Forum 强化防伪与认证体系，预计 2027–2028 年 成为主流高端接口标准。

🌅 结语

HDMI 2.2 不再只是“一根线”，而是一套面向未来沉浸式数字生活的智能通信协议栈。它通过：

• 96 Gbps FRL+ 物理层
• LIP 智能同步协议
• eARC 高保真音频回传
• 动态元数据框架

构建了一个高带宽、低延迟、自适应的音视频传输生态系统。

在 AI、元宇宙、空间计算加速落地的今天，HDMI 2.2 正成为连接虚拟与现实的关键 “神经突触”。

📚 参考文献

• HDMI Specification 2.2, HDMI Forum, July 2025
• HDMI 2.2 Compliance Test Specification (CTS) v1.0
• “Latency Indication Protocol Technical White Paper”, HDMI LA, 2025
• IEEE Transactions on Consumer Electronics, “FRL Signal Integrity at 24 Gbps/lane”, Nov 2025
